Brother

Weiler: Produkt-Anfrage zu einer Werkzeugmaschine oder sonstigen Fragen

Die kurzen Bearbeitungszeiten und bestechende Verf├╝gbarkeit von 98% zeichnen die Bearbeitungszentren von Brother aus und spiegeln sich in über 50.000 produzierten Bearbeitungszentren wieder. Gerade für Kunden in der Einzelteil- fertigung sowie für Massenproduzenten, welche die Bearbeitungszentren automatisiert einsetzen möchten, ist Brother meist die erste Wahl.



Brother Bearbeitungszentren - vertikal und schnell

Die Speedio S-Serie und TC-32B FT Serie.
Produktion in Rekordzeit. Mit 2,2g 20% schneller!


Technische Daten einblenden

Technische Details einblenden
Technische Daten   S 300 X1 S 500 X1 S 700 X1 S 1000 X1 TC-32B FT
Verfahrwege (Option) X (mm) 300 500 700 1.000 550
Y (mm) 400 400 400 500 400
Z (mm) 300 300 300 300 415
Eilgang X/Y/Z (m/min) 50 / 50 / 56 50 / 50 / 56 50 / 50 / 56 50 / 50 / 56 70 / 70 / 70
Achsenbeschleunigung X/Y/Z max. (G) 2,0 / 1,3 / 2,2 2,0 / 1,3 / 2,2 2,0 / 1,3 / 2,2 1,5 / 1,3 / 2,2 1,3 / 1,0 / 1,6
Span zu Span Zeit (sec) 1,4 1,4 1,4 1,4 2,4
Tischgröße (mm) 600 x 400 600 x 400 800 x 400 1.100 x 500 840 x 560
Tischbelastung max. (kg) 300 300 300 400 600
Motorleistung max. (kW) 10,1 (26,2) 10,1 (26,2) 10,1 (26,2) 18,9 (26,2) 11
Werkzeugaufnahme (Option) BT (HSK) 30 (Big Plus) 30 (Big Plus) 30 (Big Plus) 30 (Big Plus) 30 (40)
Drehzahl (Standard) (1/min) 10.000 10.000 10.000 10.000 12.000
Drehzahl (Option) (1/min) 16.000 / 27.000 16.000 / 27.000 16.000 / 27.000 16.000 16.000
Werkzeuge (Option) Plätze 14 (21) 14 (21) 14 (21) 14 (21) 26 (40)
Maschinengewicht (kg) 2.200 2.250 2.400 3.300 4.300
Brother Bearbeitungszentren - vertikal, schnell und mit Plattenwechsler

Die schnellen vertikalen Bearbeitungszentren
mit Plattenwechsler


Technische Daten einblenden

Technische Details einblenden
Technische Daten   TC-32BN-QT Speedio R 450 X1 Speedio R 650 X1
Verfahrwege X (mm) 550 450 650
Y (mm) 400 320 400
Z (mm) 415 305 305
Eilgang X/Y/Z (m/min) 70 / 70 / 70 50 / 50 / 50 50 / 50 / 50
Achsenbeschleunigung X/Y/Z max. (G) 1,3 / 1,3 / 1,5 1 / 1 / 1,5 1 / 1 / 1,5
Span zu Span Zeit (sec) 1,8 1,6 1,6
Tischgröße (mm) 2 x (650 x 400) 2 x (600 x 300) 2 x (800 x 400)
Tischbelastung max. (kg) 2 x 200 2 x 120 (265) 2 x 200
Motorleistung max. (kW) 11 18,9 / (HT 26,2 bei 92Nm) 18,9 / (HT 26,2 bei 92Nm)
Werkzeugaufnahme (Option) BT (Optional) 30 (HSK40) 30 (Big Plus) 30 (Big Plus)
Drehzahl (Standard) (1/min) 12.000 10.000 10.000
Drehzahl (Option) (1/min) 16.000 16.000 16.000
Werkzeuge (Option) Plätze 26 (40) 14 (22) 14 (22)
Maschinengewicht (kg) 4.500 2.700 3.500
Brother Bearbeitungszentren - vertikal und schnell

Die SPEEDIO M-Serie: 5-Achsen Kombizerspanung PLUS drehen!


Technische Daten einblenden

Technische Details einblenden
Technische Daten   Speedio M 140 X1
Verfahrwege (Option) X (mm) 200
Y (mm) 440
Z (mm) 305
Eilgang X/Y/Z (m/min) 50 / 50 / 50
Achsenbeschleunigung X/Y/Z max. (G)
Span zu Span Zeit (sec) 1,4
Tischgröße (mm) ∅ 140
Drehzahl Drehtisch (1/min) 2.000
Tischbelastung max. (kg) 40
Motorleistung max. (kW) 10,1
Werkzeugaufnahme (Option) BT 30
Drehzahl (Standard) (1/min) 10.000
Drehzahl (Option) (1/min) 16.000
Werkzeuge (Option) Plätze 22
Maschinengewicht (kg) 2.270
Brother Automatisierungskonzepte

Die Automatisierungskonzepte


Technische Daten einblenden

Technische Details einblenden
Weiler Werkzeugmaschinenvertrieb: Automatisierung mit Brother
Weiler Werkzeugmaschinenvertrieb: Automatisierung mit Brother

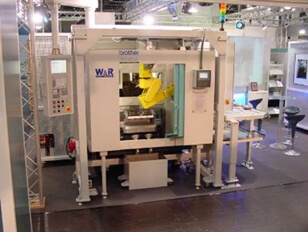

Brother TC-32BR – mit integriertem Roboter
und Teilezuführung über ein Band.

Weiler Werkzeugmaschinenvertrieb: Automatisierung mit Brother
Weiler Werkzeugmaschinenvertrieb: Automatisierung mit Brother

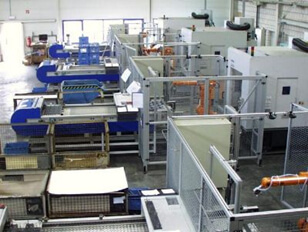

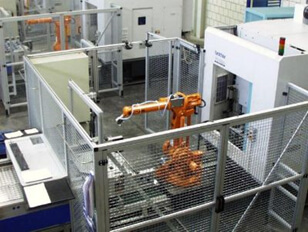

Brother TC-32B automatisiert mit 6-Achsen Robotern (verschiebbar) und flexiblem Rohteile-Stauförderer zum Realisieren
langer mannloser Laufzeiten.



Ihre Vorteile mit unserem flexiblen Konzept:


•  hochproduktiv durch riesigen Teilespeicher
•  zusätzliche Features integrierbar, wie: Messen, Waschen + Trocknen, Druckprüfen, Kamera-Teileerkennung, Einpressen, etc.
•  Schrittweise Investitionen analog der Anlaufkurve möglich durch flexibles Baukastensystem
•  Notlaufprogramm: Anlage lässt sich auch manuell bedienen
•  Verknüpfung mit z.B. Drehmaschinen möglich •  Verknüpfung mit z.B. Drehmaschinen möglich
